A RACON egy radar transzponder, amely egy jellegzetes jelet bocsát ki, amikor a hajó radara beindítja. A jel kibocsátható ugyanazon a frekvencián, mint a kiváltó radar, ebben az esetben automatikusan megjelenik a hajó radarkijelzőjén. A jel kibocsátható egy külön frekvencián, ebben az esetben a jel vételéhez a hajó radarvevőjének képesnek kell lennie a jeladó frekvenciájára hangolni, vagy egy speciális vevőt kell használni.

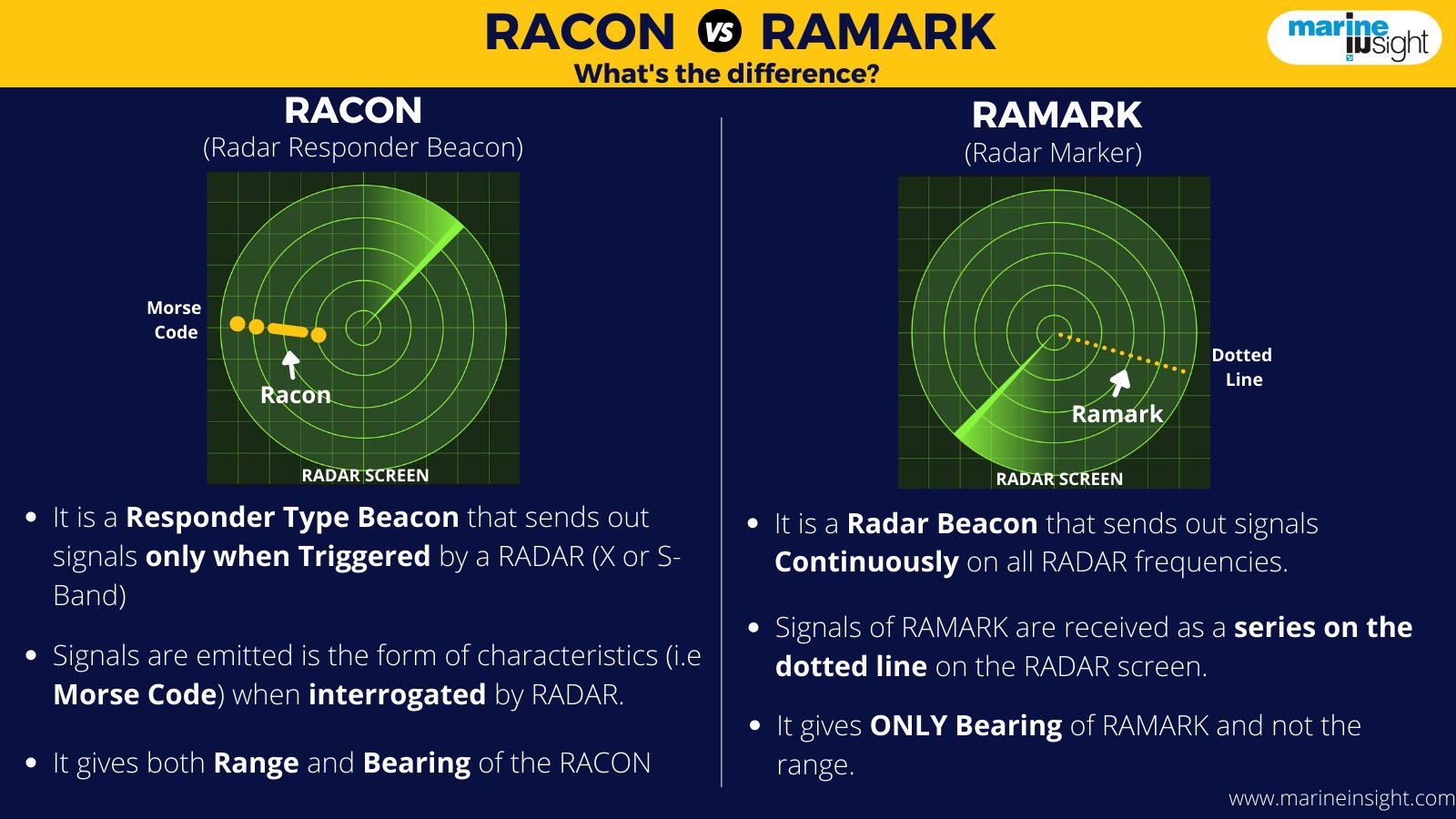

Mind a 3, mind a 10 centiméteres radarokra reagál a RACON. A Racon jel a PPI-n egy sugárirányú vonalként jelenik meg, amely a radarjelző pozícióján kívül eső pontból indul ki, vagy egy morzekód jelként, amely sugárirányban jelenik meg a jelzőjelzőn kívülről. A Raconokat távolságvonalakként vagy vezető vonalakként használják.
A radarjeladó (rövidítve: RACON) – a Nemzetközi Távközlési Unió (ITU) Rádiószabályzatának (RR) 1.103. cikkelye szerint – a következőképpen definiálható: „Egy rögzített navigációs ponhoz tartozó adó-vevő, amely radar általi jelzésre automatikusan egy megkülönböztető jelet küld vissza, amely megjelenhet a bekapcsoló radar kijelzőjén, megadva a távolságot, az irányt és az azonosítási információkat.” Minden állomást (transmitter-receiver, transceiver or transponder) az a szolgálat osztályoz, amelyben állandó vagy ideiglenes módon működik.
Működési elv
Amikor egy RACON radarimpulzust vesz, egy azonos frekvencián lévő jellel válaszol, amely egy képet jelenít meg a radarkijelzőn. Ez egy rövid, pontokból és vonalakból álló vonal formájában jelenik meg, amely egy Morse-karaktert alkot, és a normál síkbeli helyzetjelző radarkijelzőn a jelző helyétől távolodva sugárzik ki. A vonal hossza általában néhány tengeri mérföldnek felel meg a kijelzőn.
Az Egyesült Államokban az Egyesült Államok Parti Őrsége körülbelül 80 RACON-t üzemeltet, és más szervezetek is üzemeltetik őket, például az olajfúrótornyok tulajdonosai stb.. Navigációs segédeszközökön kívüli felhasználásuk tilos, és a következők jelzésére használják őket: világítótornyok és navigációs bóják.
További részletek: en.wikipedia.org/wiki/Radar_beacon
